IRMCS3041是以iMOTIONTM芯片集為基礎馬達逆變控制設計參考平臺。

它包含數字運動控制芯片IRMCF341和驅動功率模塊IRAMS10UP60B。IRMCF341是IR公司的無傳感器永磁電機控制的單芯片解決方案的主芯片。與傳統的微控制器或DSP不同的是，IRMCF341采用運動控制引擎 (MCE)提供一個內建的閉環無傳感器控制運算法以控制帶反電動勢的表面或內嵌磁剛的永磁電機。

針對節能高效的白色家電
 直流變頻空調壓機控制
 變頻冰箱
 變頻洗衣機
EV車用空調壓機控制及電信基站空調壓機控制

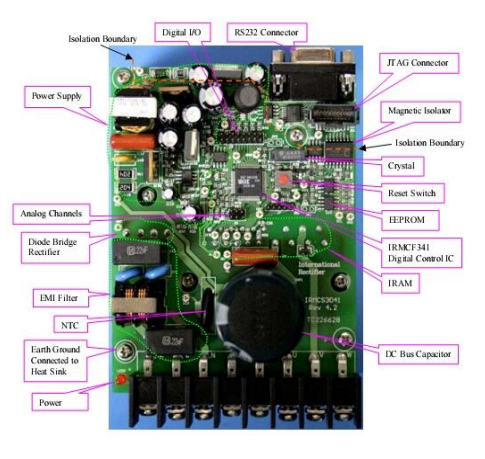

IRMCS3041 基于無傳感器電機驅動開發平臺
 IRMCF341-iMOTIONTM 數字控制芯片
 MCE (運動控制引擎)－基于硬件的高效的永磁電機無傳感器控制計算引擎
 支持內嵌式和表面式無傳感器永磁電機FOC控制
 單一分路電流反饋重構，直流負母線采樣
 無需外部電流或電壓傳感電路
 230V/400W 的功率輸出集成功率模塊 IRAMS10UP60B
 低損耗的空間矢量PWM 調制
 雙通道模擬輸出 (PWM)
 內嵌8 位的高速微控制器 (8051)，提供靈活的I/O 口控制
 隔離的JTAG 編程口，方便仿真和調試
 與EEPROM 進行I2C 串行連接
 配套軟件MCE Designer操作方便
 MCEWizard方便用戶配置電機參數及PCB硬件參數
 RS232 接口
 過流保護，過壓/欠壓保護
 零矢量制動控制
 內嵌EMI 濾波
