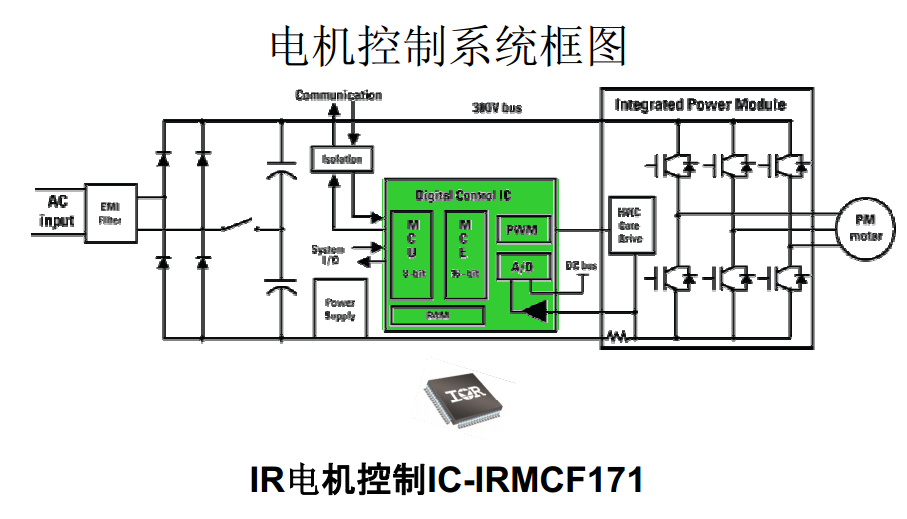

IRMCS1271是以iMOTIONTM芯片集為基礎馬達逆變控制設計參考平臺。

它包含數字運動控制芯片IRMCK171和驅動功率模塊IRAMT15TP60A-2，針對1500W以內的PMSM電機FOC控制。

主要應用：

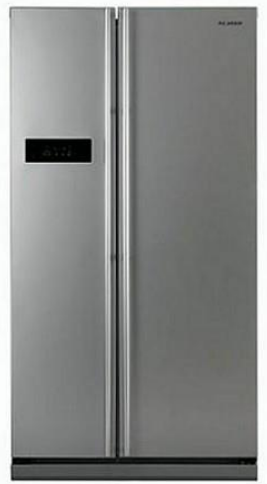

 變頻冰箱壓縮機控制
 大功率風機控制

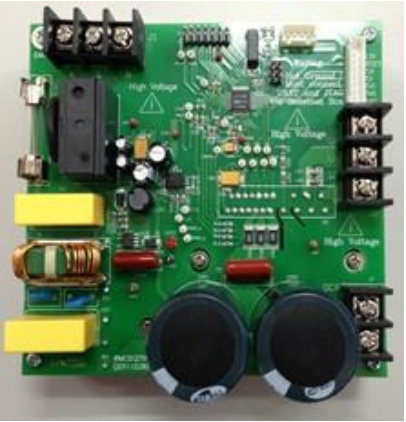

IRMCS1271 基于無傳感器電機驅動開發平臺
 IRMCF171-iMOTIONTM 數字控制芯片
 MCE (運動控制引擎)－基于硬件的高效的永磁電機無傳感器控制計算引擎
 支持內嵌式和表面式無傳感器永磁電機FOC控制
 支持直流負母線單電阻采樣及橋臂雙電阻采樣
 無需外部電流或電壓傳感電路
 230V/1500W 的功率輸出集成功率模塊 IRAMT15TP60A
 低損耗的空間矢量PWM 調制
 內嵌8 位的高速微控制器 (8051)，提供靈活的I/O 口控制
 I2C/SPI/RS232接口
 芯片只需要3.3V供電
 F版本為FLASH
 配套軟件MCE Designer操作方便
 MCEWizard方便用戶配置電機參數及PCB硬件參數
 過流保護，過壓/欠壓保護
 零矢量制動控制
 內嵌EMI 濾波

IRMCF171TY
IRMCK171TY  OTP

IR  新款  SIP IPM :
600V/10A  IRAM256-1067A
600V/15A  IRAM256-1567A
600V/20A  IRAM256-2067A

針對永磁同步電機驅動
 變頻冰箱壓機控制
 洗碗機

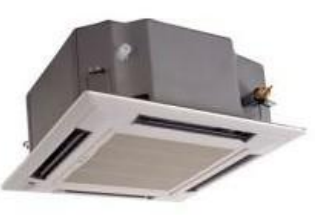

 空調風機控制
 水泵、鼓風機
