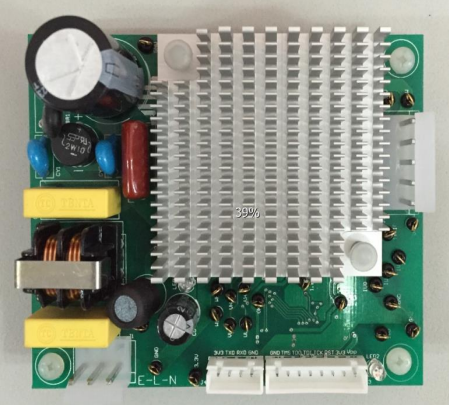

IRMCS1183是以iMOTIONTM芯片集為基礎馬達逆變控制設計參考平臺。

它包含數字運動控制芯片IRMCF183和驅動功率模塊IRSM505-035，針對100W以?xún)?nèi)的PMSM電機FOC控制。

主要應用：
 小功率風機、水泵

IRMCS1183 基于無傳感器電機驅動開發平臺
 IRMCF183-iMOTIONTM 數字控制芯片
 MCE (運動控制引擎)－基于硬件的高效的永磁電機無傳感器控制計算引擎
 支持內嵌式和表面式無傳感器永磁電機FOC控制
 支持直流負母線單電阻采樣及橋臂雙電阻采樣
 無需外部電流或電壓傳感電路
 采用500V/3A的uDIP功率模塊，適合100W功率輸出
 低損耗的空間矢量PWM 調制
 內嵌8 位的高速微控制器 (8051)，提供靈活的I/O 口控制
 I2C/SPI/RS232接口
 內置64K Flash內存
 配套軟件MCE Designer操作方便
 MCEWizard方便用戶配置電機參數及PCB硬件參數
 過流保護，過壓/欠壓保護
 零矢量制動控制
 內嵌EMI 濾波

IRMCS1183
IRMCF171TY

IR 新款 uDIP:
500V/1A IRSM505-015
500V/2A IRSM505-025
500V/3A IRSM505-035
500V/5A IRSM505-055
500V/6A IRSM505-065
